Ringlicht
Die Optik, auch "die Lehre des Lichtes" genannt, beschäftigt sich unter anderem mit der Lichtreflektion. Diese wird maßgeblich durch den Einfallswinkel des Lichtes bestimmt. In der optischen Messtechnik geht es darum, zu messende Merkmale mit einem hohen Kontrast sichtbar zu machen, so dass das Kamerabild präzise ausgewertet werden kann. Um dies zu ermöglichen, ist eine Beleuchtung mit unterschiedlichen Einfallswinkeln erforderlich.

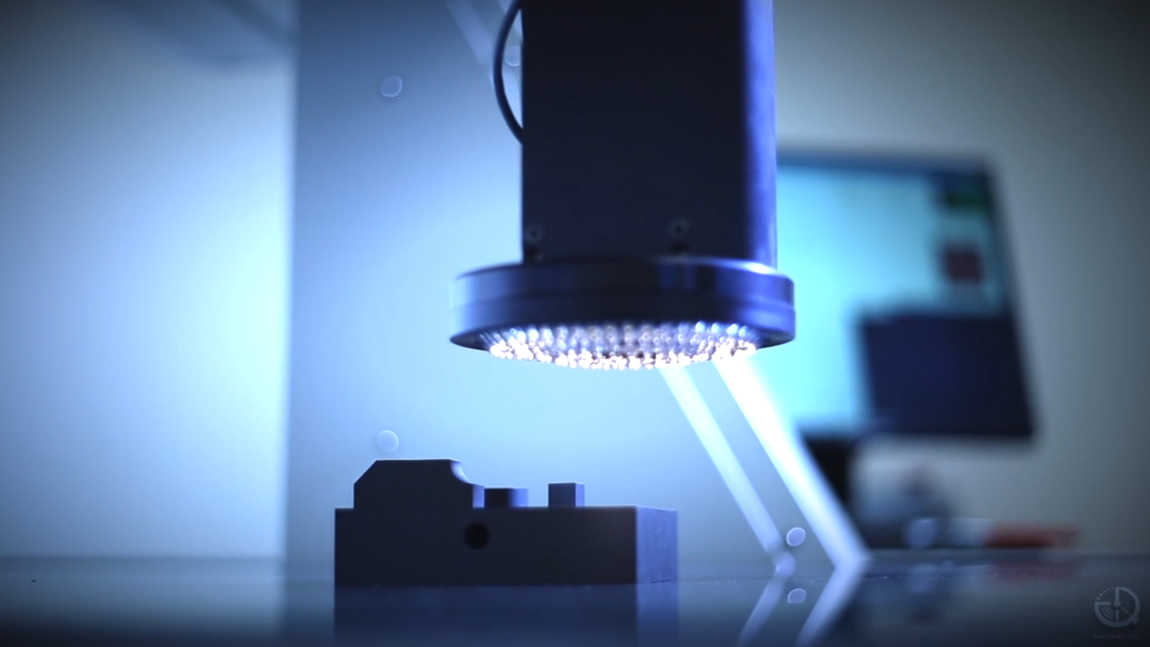

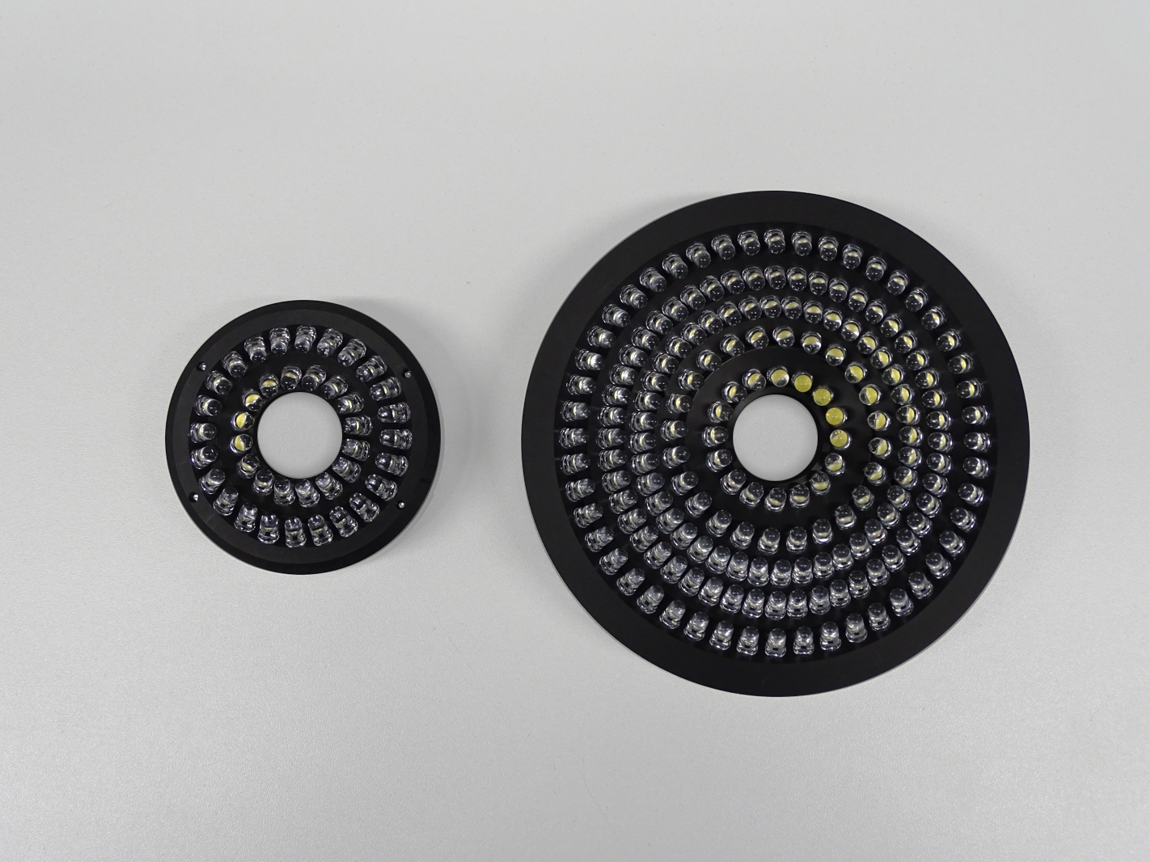

Die programmierbaren Ringlichter von Micro-Vu bestehen wahlweise aus 2 oder 5 Ringen, deren LEDs in jeweils unterschiedlichen Winkeln montiert sind. Das Ringlicht kann komplett, in verschiedenen Ringen, Sektoren oder einzelnen Segmenten in beliebigen Intensitäten angesteuert werden und lässt sich mit dem Profil- und Axiallicht kombinieren.

Die Bedienung erfolgt intuitiv über eine grafische Benutzeroberfläche in der InSpec Software. Die automatische Kalibrier-Routine ist ebenso in der Software hinterlegt.
Eigenschaften
komplettes Ringlicht
Mit dem gesamten Ringlicht wird die maximale Beleuchtung erzielt.

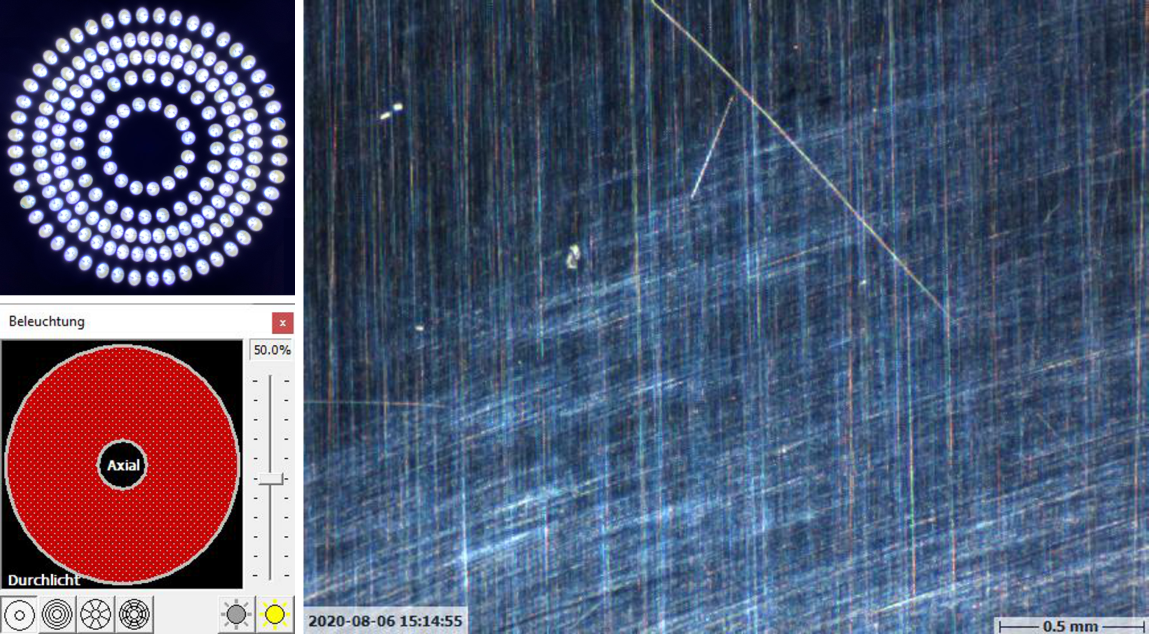

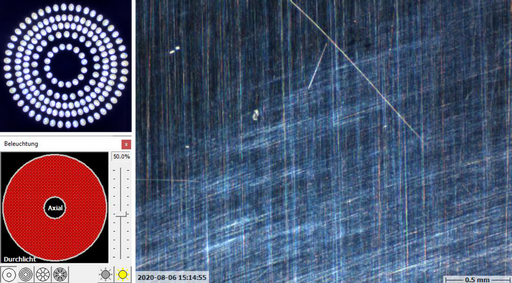

Reflektionsbild bei Beleuchtung des gesamten Ringlichtes
Ring-Steuerung
Mit der Steuerung einzelner Ringe kann der Einfallwinkel geändert werden. Somit kann beispielsweise die Kanten-verrundung einer Bohrung gut ausgeleuchtet werden.

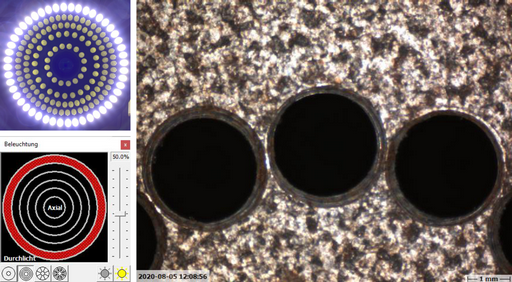

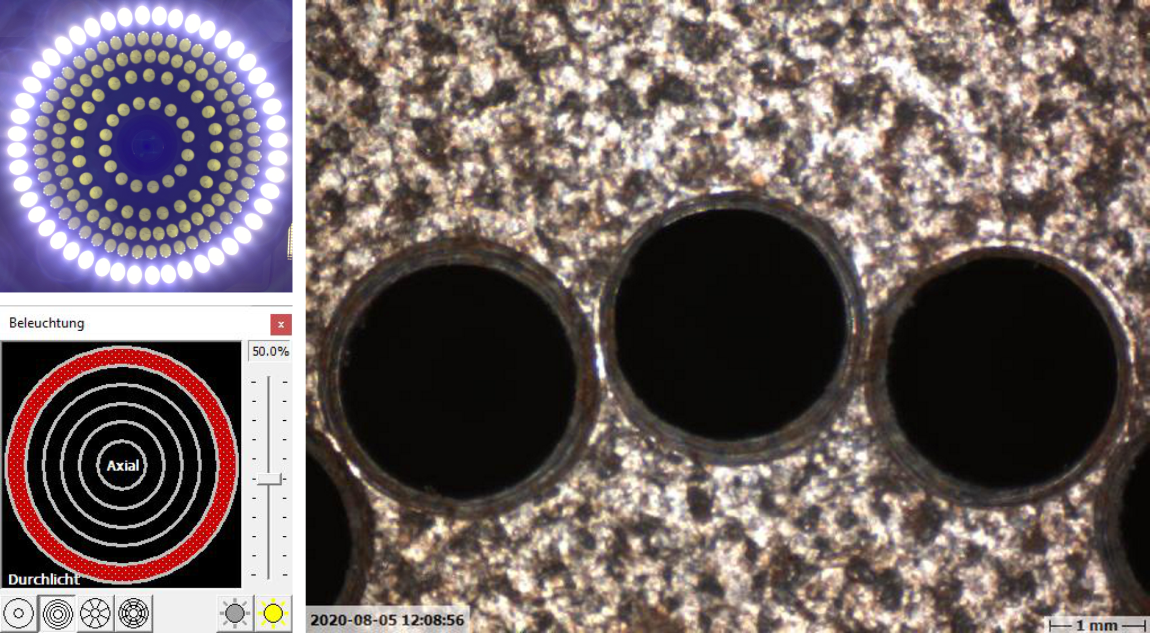

Ausleuchtung der gesamten Fase eines Sackloches mit dem äußeren Ring
Sektor-Steuerung

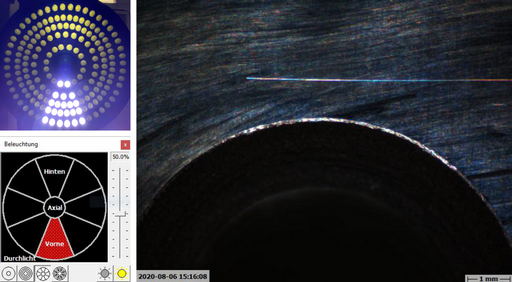

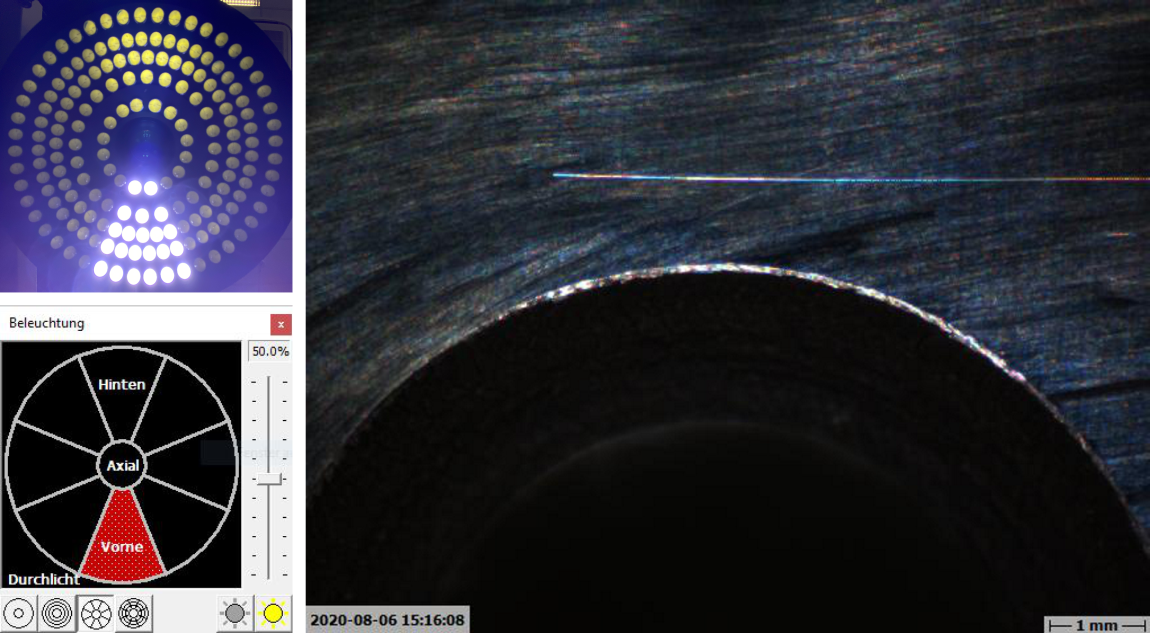

Die Sektor-Steuerung ermöglicht das Beleuchten aus bestimmten  Richtungen. So kann beispielsweise die linke Kante eines Bauteils  intensiver ausgeleuchtet werden.
Ausleuchtung der oberen Kante bei einer großen Senkbohrung
Segment-Steuerung
Mit der Ansteuerung einzelner Segmente ist die feinste Lichteinstellung bei kleinen Merkmalen möglich.

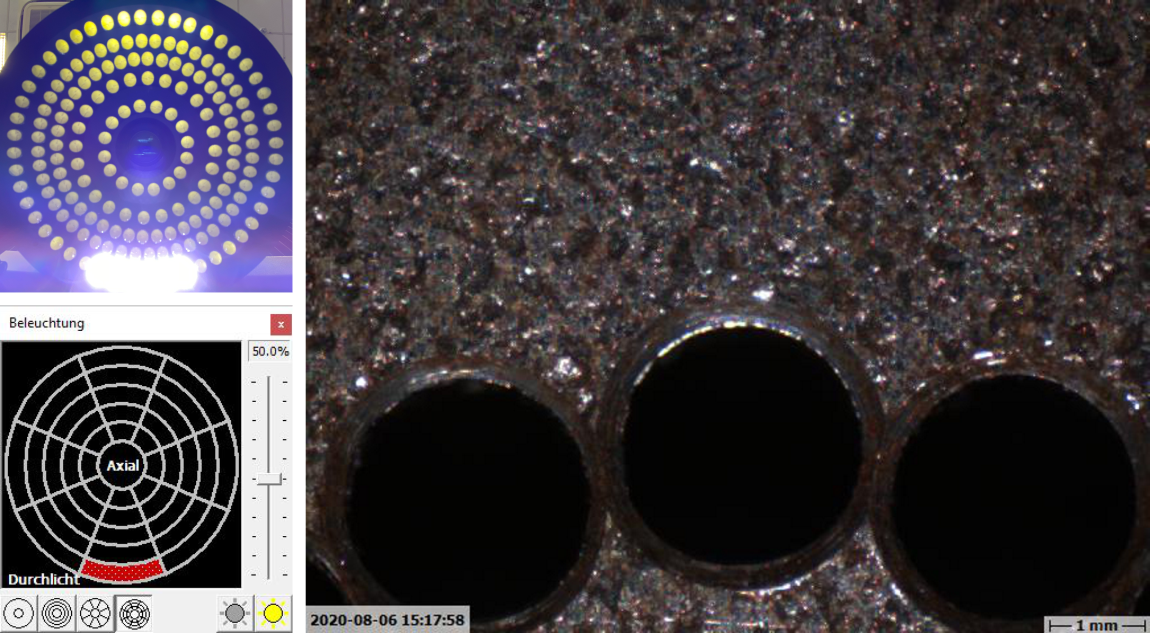

Ausleuchtung der oberen Kante bei einem kleinen Sackloch
Weitere Beleuchtungsquellen
Alle Micro-Vu Messmaschinen sind zusätzlich mit einem Profil- und einem Axiallicht ausgestattet, welche die Ausleuchtung der Werkstücke noch effizienter machen.
Profillicht
Das Profillicht sitzt wie bei einem klassischen Profilprojektor unter dem Werkstück und liefert mit Licht und Schatten (Schwarz und Weiß) den bestmöglichsten Kontrast. Damit sind Merkmale wie z.B. äußere Konturen und Durchgangsbohrungen zu messen.

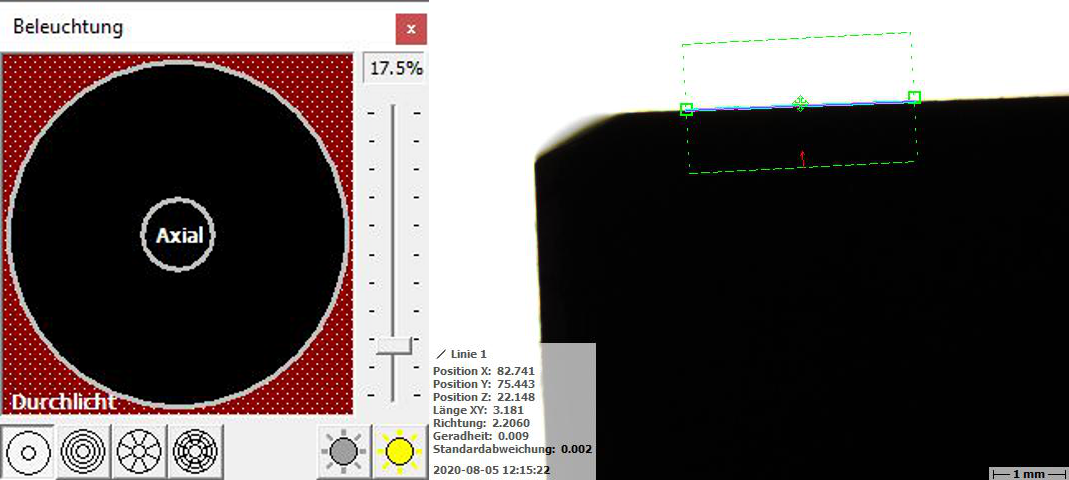

Vermessung einer Kante im Profillicht
Axiallicht
Das Axiallicht wird in den Kameragang eingespiegelt und trifft senkrecht von oben auf das Bauteil. Somit wird das Licht lediglich auf horizontalen Merkmalen reflektiert und es lassen sich z.B. Ebenheiten auf geschliffenen Flächen und Sack-bohrungen sehr gut messen.

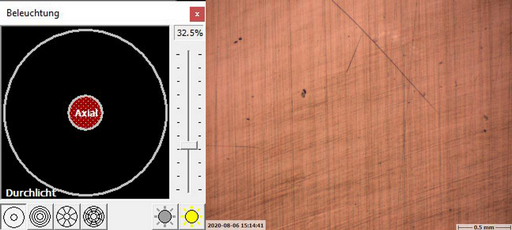

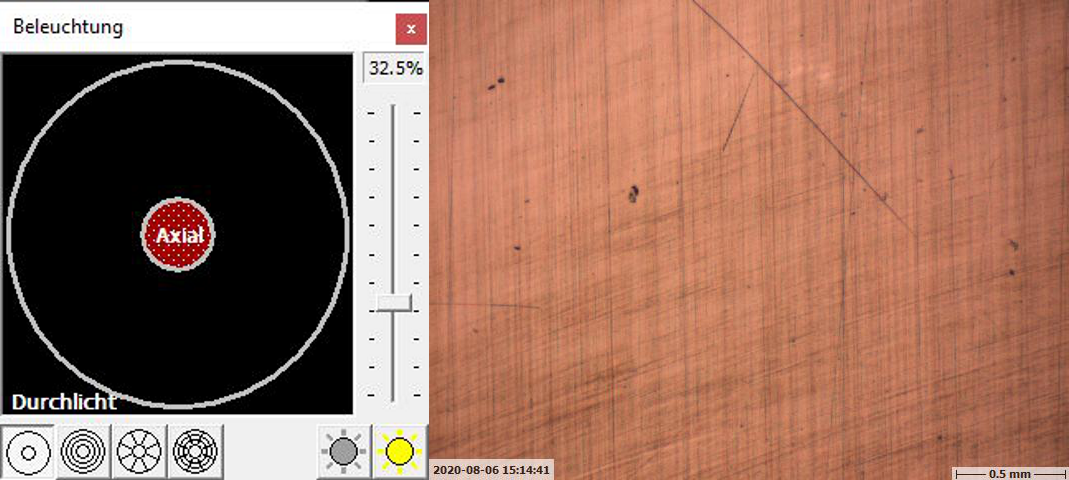

Reflektionsbild einer geschliffenen Fläche im Axiallicht
