Drehachse
Die indexierende Drehachse von Micro-Vu ermöglicht es, Werkstücke von verschiedenen Seiten zu messen. Sie ist für alle Excel und Vertex Modelle geeignet.

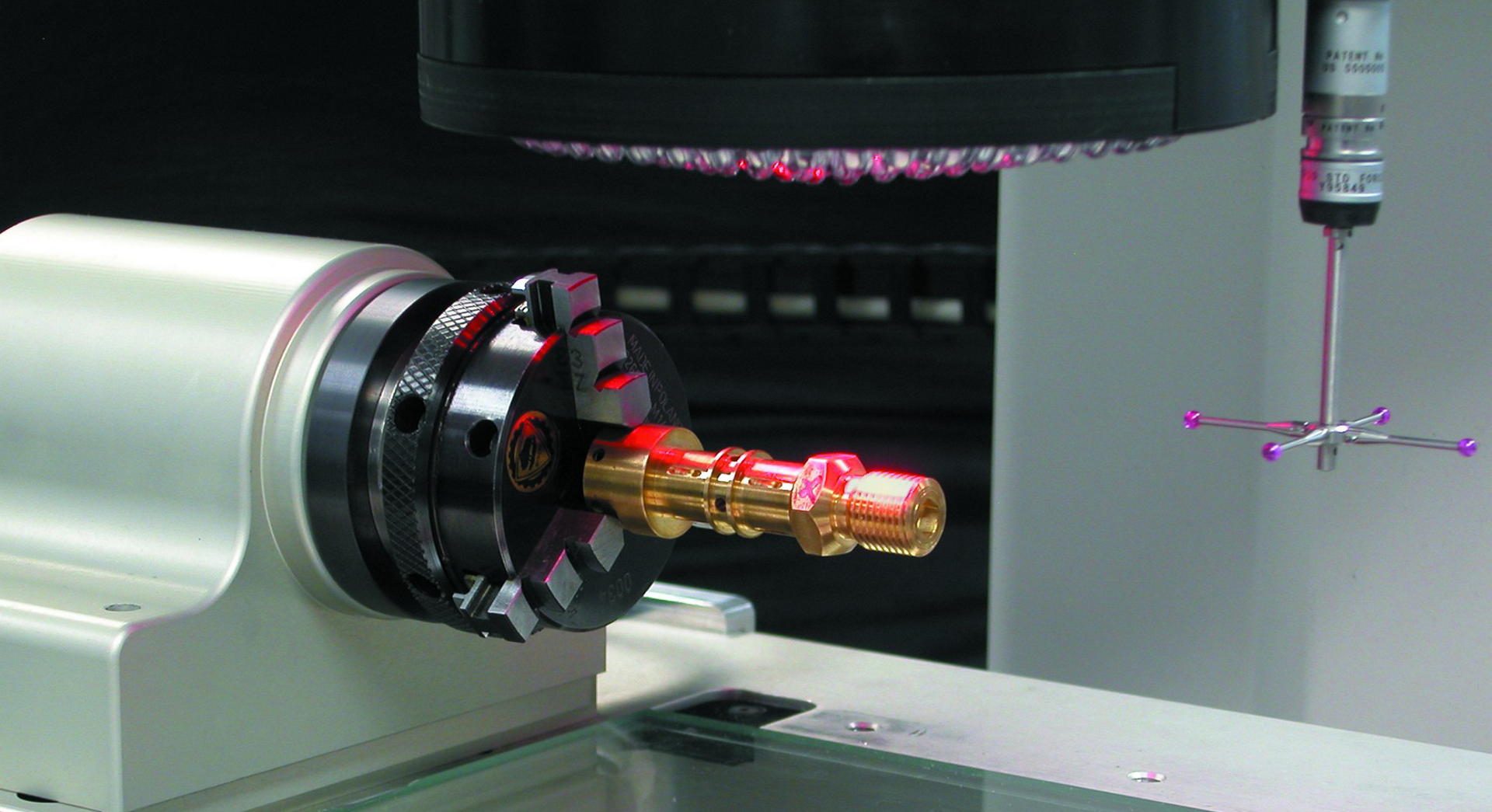

Die Drehachse ist voll in den CNC-Ablauf Ihrer Messprogramme integriert und lässt sich mit hoher Präzision relativ zur aktuellen Position oder zum Koordinatensystem drehen.

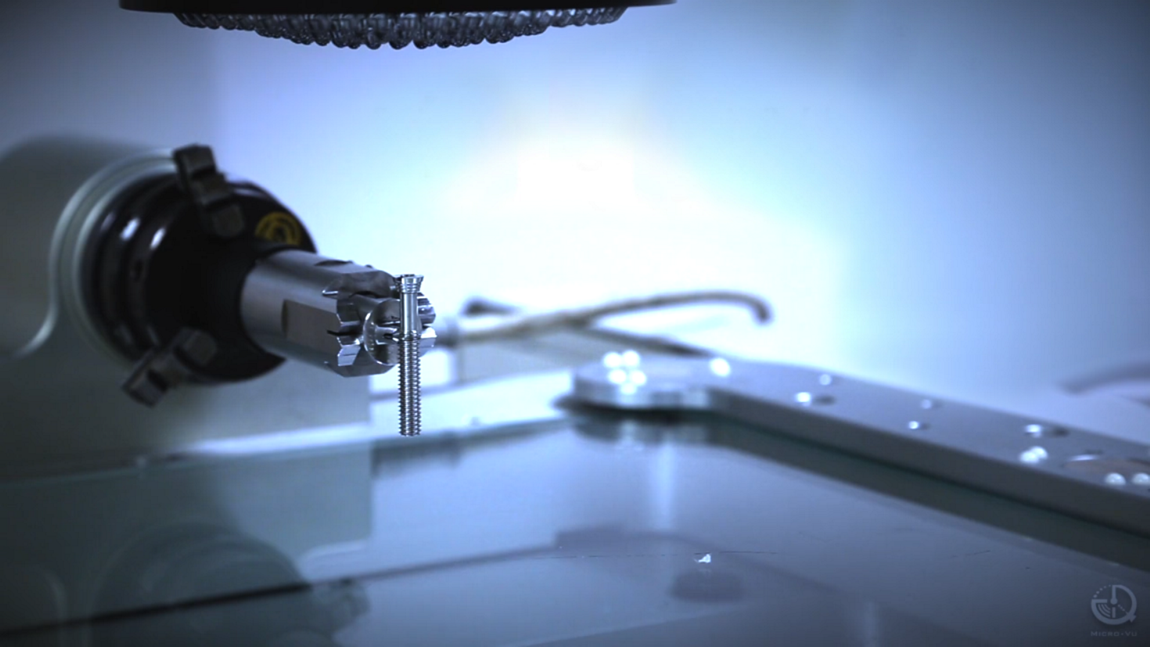

Im Lieferumfang enthalten ist ein Drei-Backenfutter zum Einspannen Ihrers Bauteiles. Dieses kann auch durch kundenspezifische Aufnahmen ersetzt werden. Optional erhalten Sie unsere Schraubenmessvorrichtung, in welcher Ihr Werkstück quer zur Drehrichtung aufgenommen wird und somit seitlich als auch um 90° verdreht in der Aufsicht vermessen werden kann (zum Beispiel Gewindeprofil und Schraubenkopf).
Eigenschaften
- Volle Integration in den CNC-Messablauf
- Horizontaler und vertikaler Aufbau
- Rotation relativ zur aktuellen Position
- Rotation relativ und absolut im Koordinatensystem
- Bedienung mit Maus und Joystick
- Jederzeit nachrüstbar
- Für alle Excel und Vertex Modelle verfügbar
- Keine zusätzlichen Wartungskosten
- Einfache Installation und automatische Erkennung in InSpec
Spezifikationen
- Äußere Abmessungen 95 x 150 x 80 mm
- Höhe Drehachse 60 mm
- Max. Drehgeschwindigkeit 120° pro Sekunde
- Auflösung 1,3 Bogensekunden
- Genauigkeit ± 0,15 Bogensekunden
- Drehmoment 1,5 Nm
- Aufnahmegewinde M14 x 1,0
- Gewicht 1,5 kg
Lieferumfang
- RSD-60 Drehachse
- Gehärtete Aufnahmeplatte (Ti-Al-N)
- Drei-Backenfutter mit Aufnahmeadapter
- Kalibrierwerkzeug und 45º Spiegelhalterung
- Maschinentischaufanhme
- Aufnahme für senkrechte Montage
- Werkzeug, Befestigungsmaterial

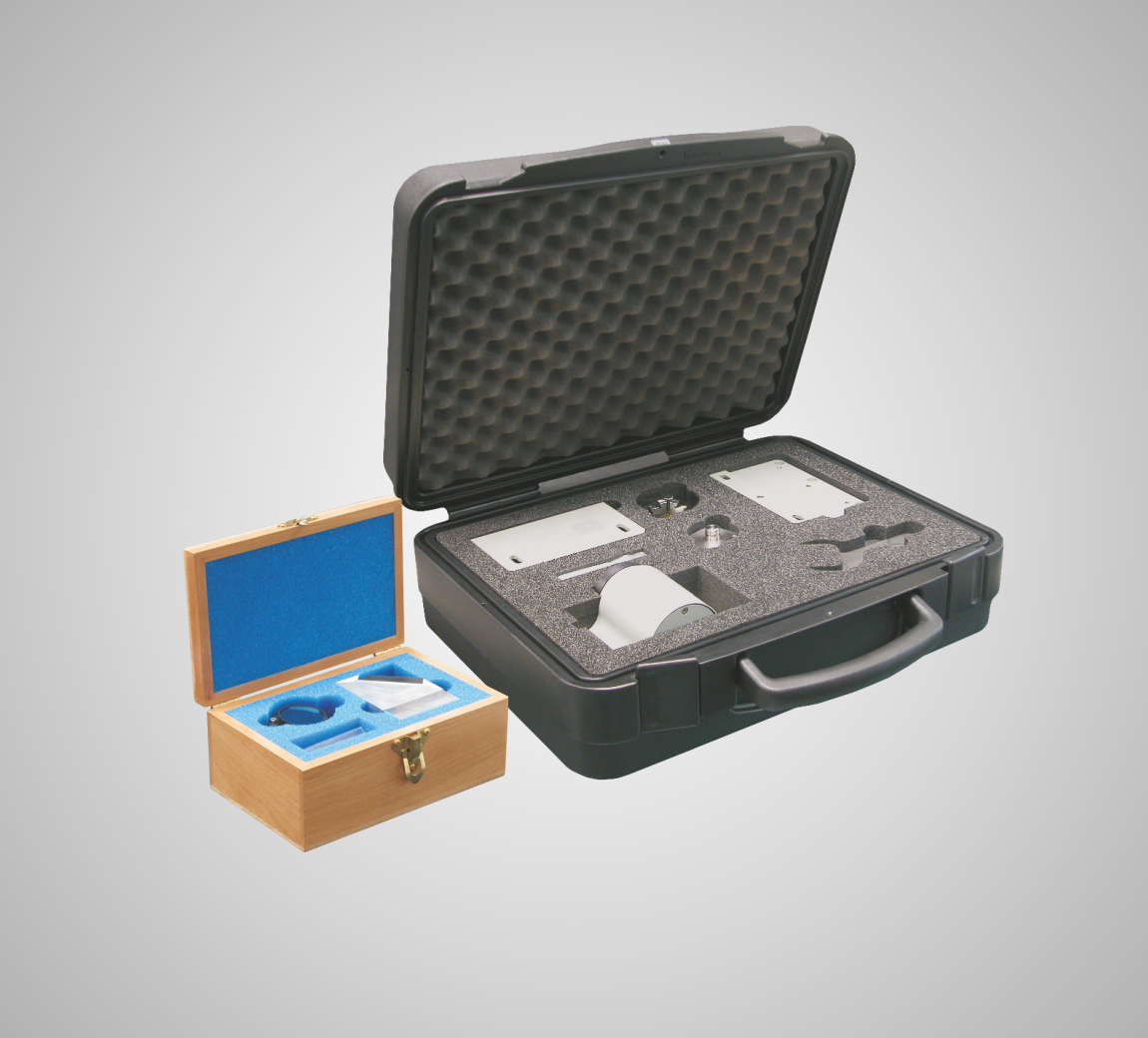

- Aufbewahrungskoffer
